Бібліотека
Повітряні лінії 6-10 кВ
Технічних документів:
444
Тип документу
Будівельні рішення
Вузли кріплень та додаткового обладнання
Конструкції металеві
Тип проєктного рішення
Проєкти повторного застосування
Додаткові креслення для повторного застосування
Проєкти повторного застосування
1.14
1.16
180.2н Зміна 1
2.15
2.16
21.22.А
22.23.ENA
Тип будівельного рішення
Анкерна опора
Анкерна полегшена опора
Відгалужувальна анкерна опора
Відгалужувальна кутова анкерна опора
Кінцева опора
Кінцева опора (перехід в кабельну лінію)
Кутова анкерна опора
Кутова проміжна опора
Підвищена проміжна опора
Перехідна анкерна опора
Перехідна відгалужувальна анкерна опора
Перехідна кутова анкерна опора
Проміжна опора
Тип відгалуження
Відгалуження до КТП
Улаштування відгалуження
Улаштування кабельного відгалуження
Специфіка обладнання
Індикатор пошкодження
Запобіжник-роз'єднувач
Кабельна муфта
Обмежувач перенапруг
Реклоузер
Роз'єднувач
Розподільчий пристрій низької напруги
Тип стійки
СВ
СК
Конфігурація стійки
Одностійкова опора
Двостійкова опора
Опора з підкосом
Опора з двома підкосами
Фільтр
22.23.ENA/1-10
AR12+А10-3(ПЛЗ). Встановлення реклоузера AR12 на анкерній опорі з підкосом ПЛЗ

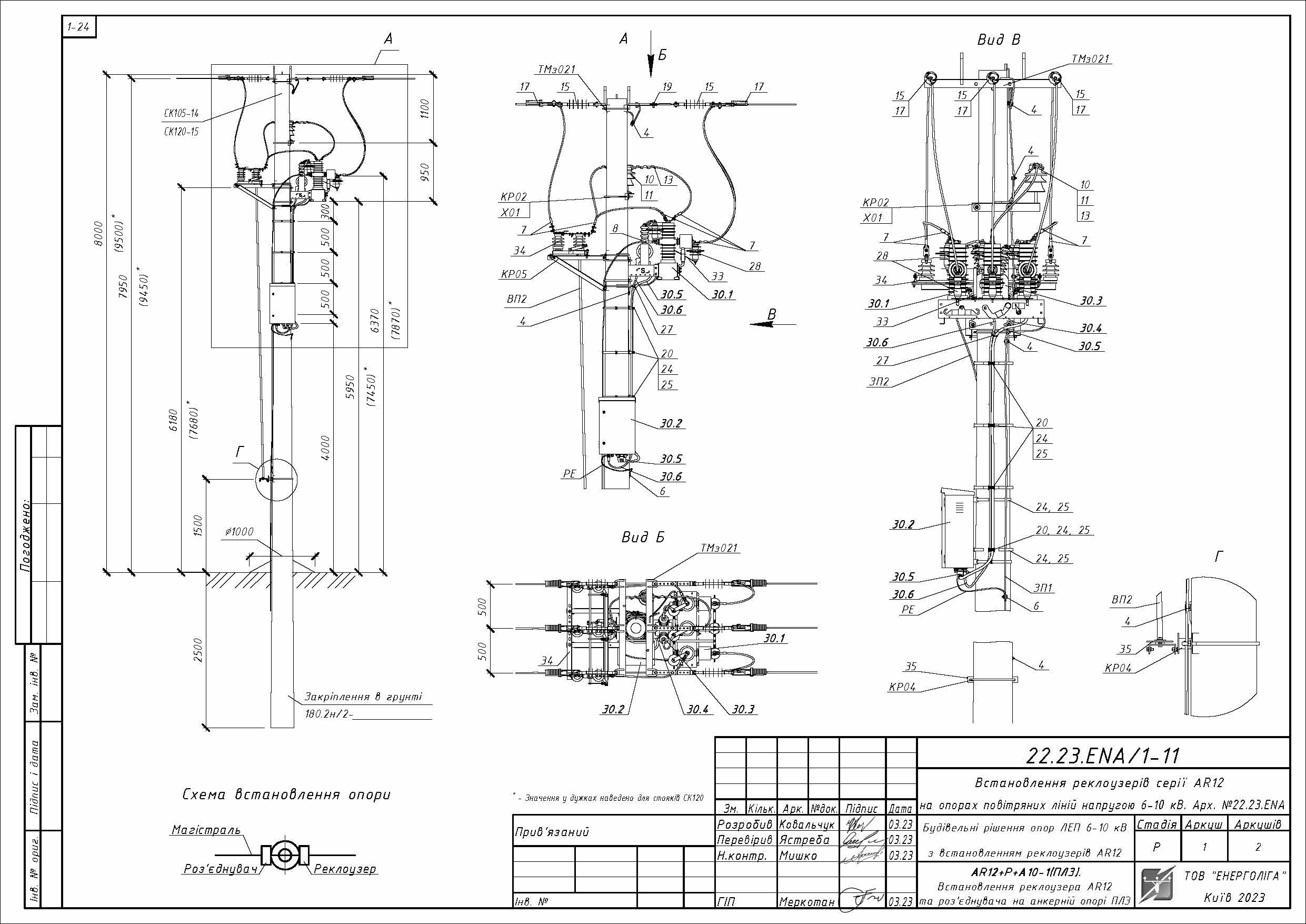

22.23.ENA/1-11
AR12+Р+А10-1(ПЛЗ). Встановлення реклоузера AR12 та роз'єднувача на анкерній опорі ПЛЗ

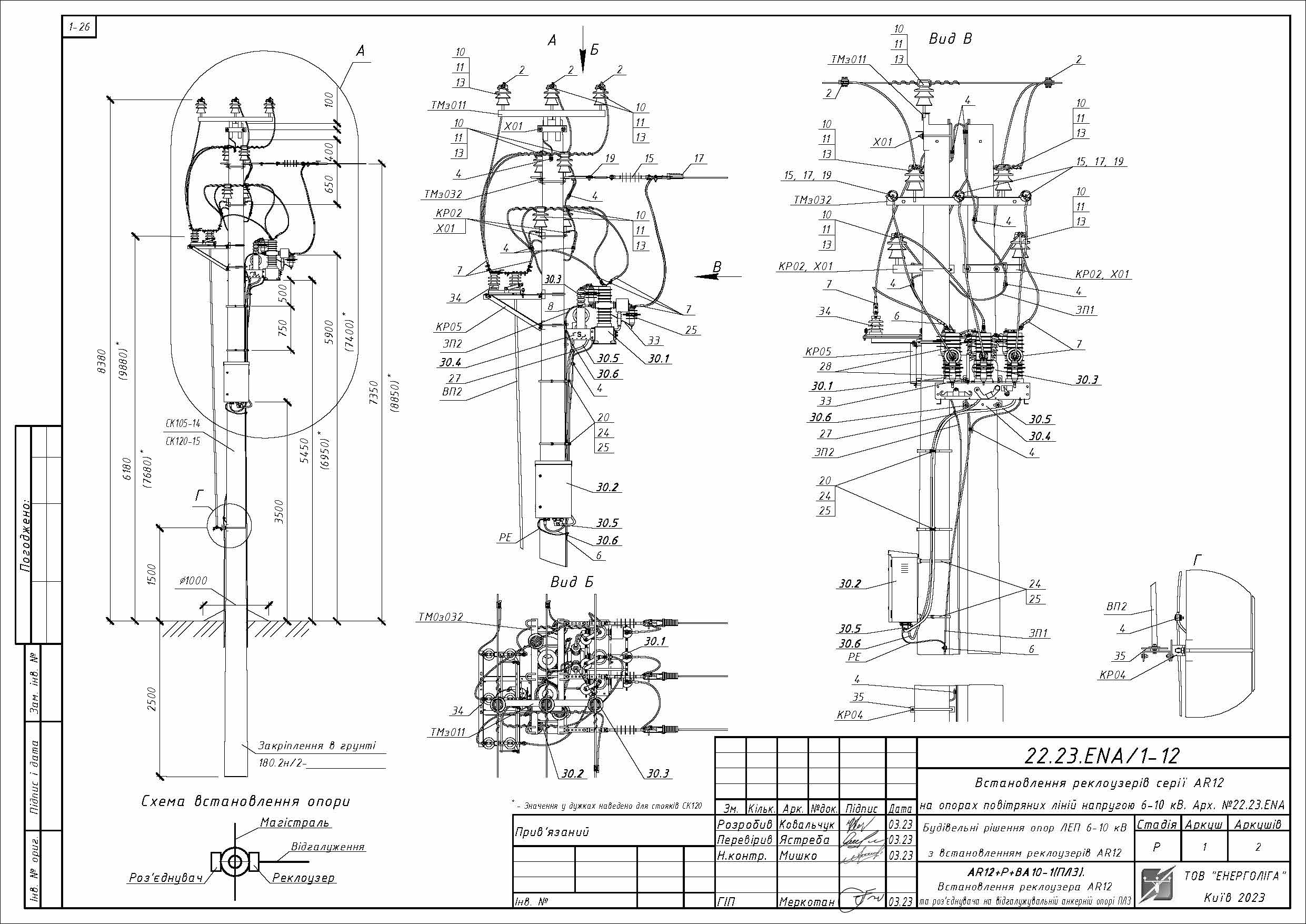

22.23.ENA/1-12
AR12+Р+ВА10-1(ПЛЗ). Встановлення реклоузера AR12 та роз'єднувача на відгалужувальній анкерній опорі ПЛЗ

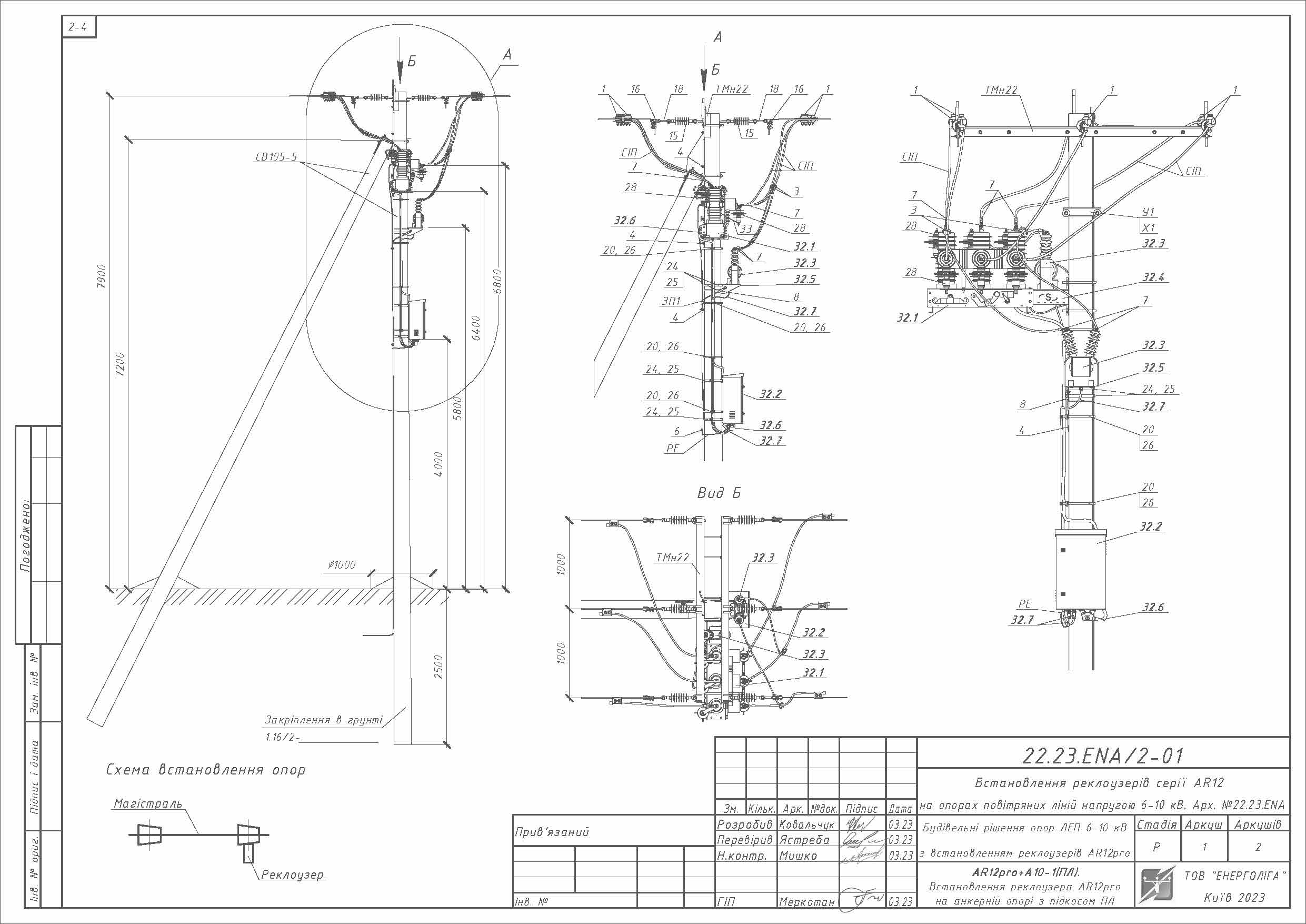

22.23.ENA/2-01
AR12pro+А10-1(ПЛ). Встановлення реклоузера AR12pro на анкерній опорі з підкосом ПЛ
22.23.ENA/2-02
AR12pro+А10-2(ПЛ). Встановлення реклоузера AR12pro на анкерній опорі ПЛ
22.23.ENA/2-03
AR12pro+Р+А10-1(ПЛ). Встановлення реклоузера AR12pro та роз'єднувача на анкерній опорі ПЛ
22.23.ENA/2-04
AR12pro+Р+ВА10-1(ПЛ). Встановлення реклоузера AR12pro та роз'єднувача на відгалужувальній анкерній опорі ПЛ

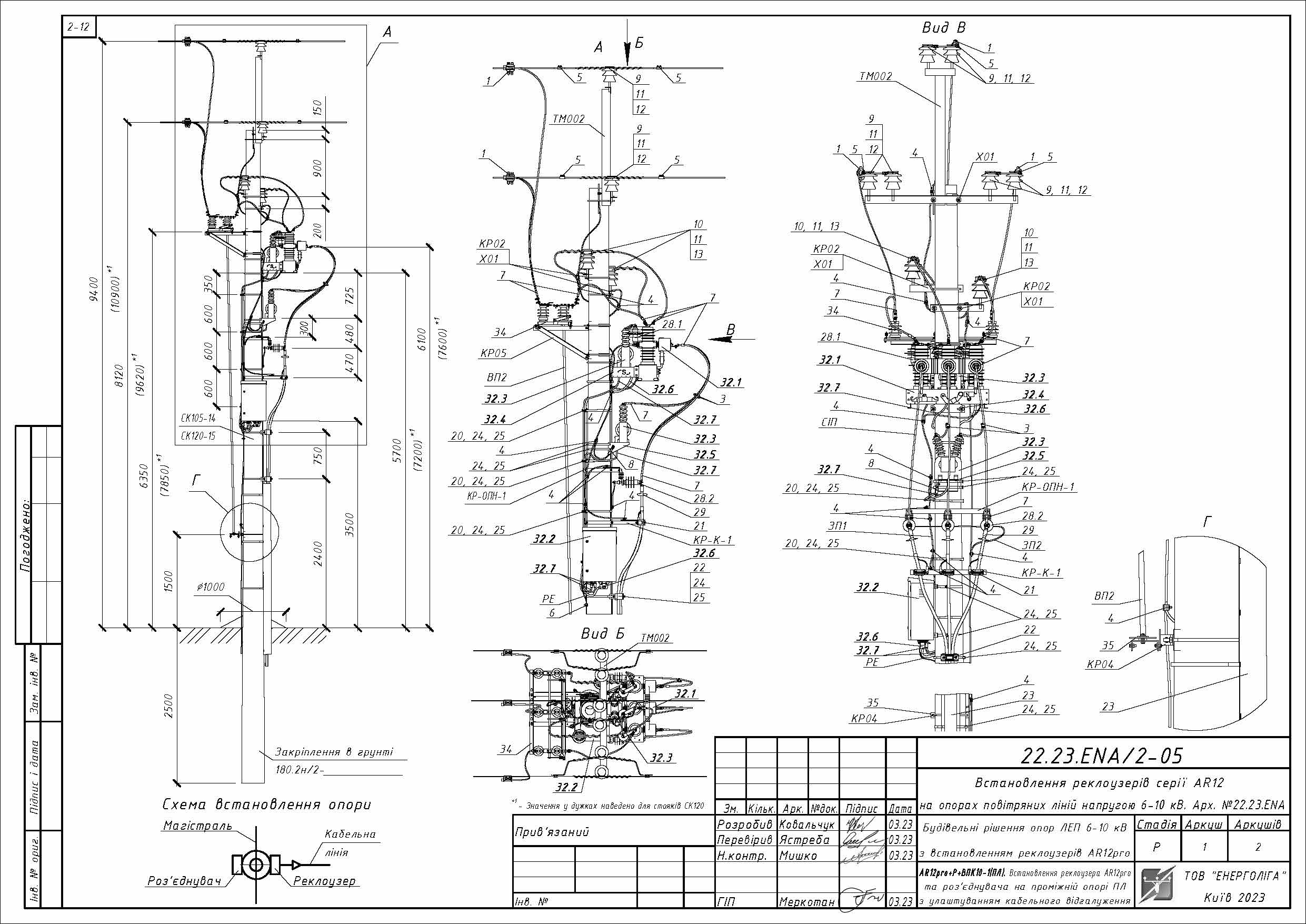

22.23.ENA/2-05
AR12pro+Р+ВПК10-1(ПЛ). Встановлення реклоузера AR12pro та роз'єднувача на проміжній опорі ПЛ з улаштуванням кабельного відгалуження
22.23.ENA/2-06
AR12pro+Р+К10-1(ПЛ). Встановлення реклоузера AR12pro та роз'єднувача на кінцевій опорі ПЛ з переходом в кабельну лінію
22.23.ENA/2-07
AR12pro+2xА10-1(ПЛ). Встановлення реклоузера AR12pro в ПЛ на конструкції двоопорного типу
22.23.ENA/2-08
AR12pro+А10-1(ПЛЗ). Встановлення реклоузера AR12pro на анкерній опорі з підкосом ПЛЗ
22.23.ENA/2-09
AR12pro+А10-2(ПЛЗ). Встановлення реклоузера AR12pro на анкерній опорі ПЛЗ
22.23.ENA/2-10
AR12pro+Р+А10-1(ПЛЗ). Встановлення реклоузера AR12pro та роз'єднувача на анкерній опорі ПЛЗ

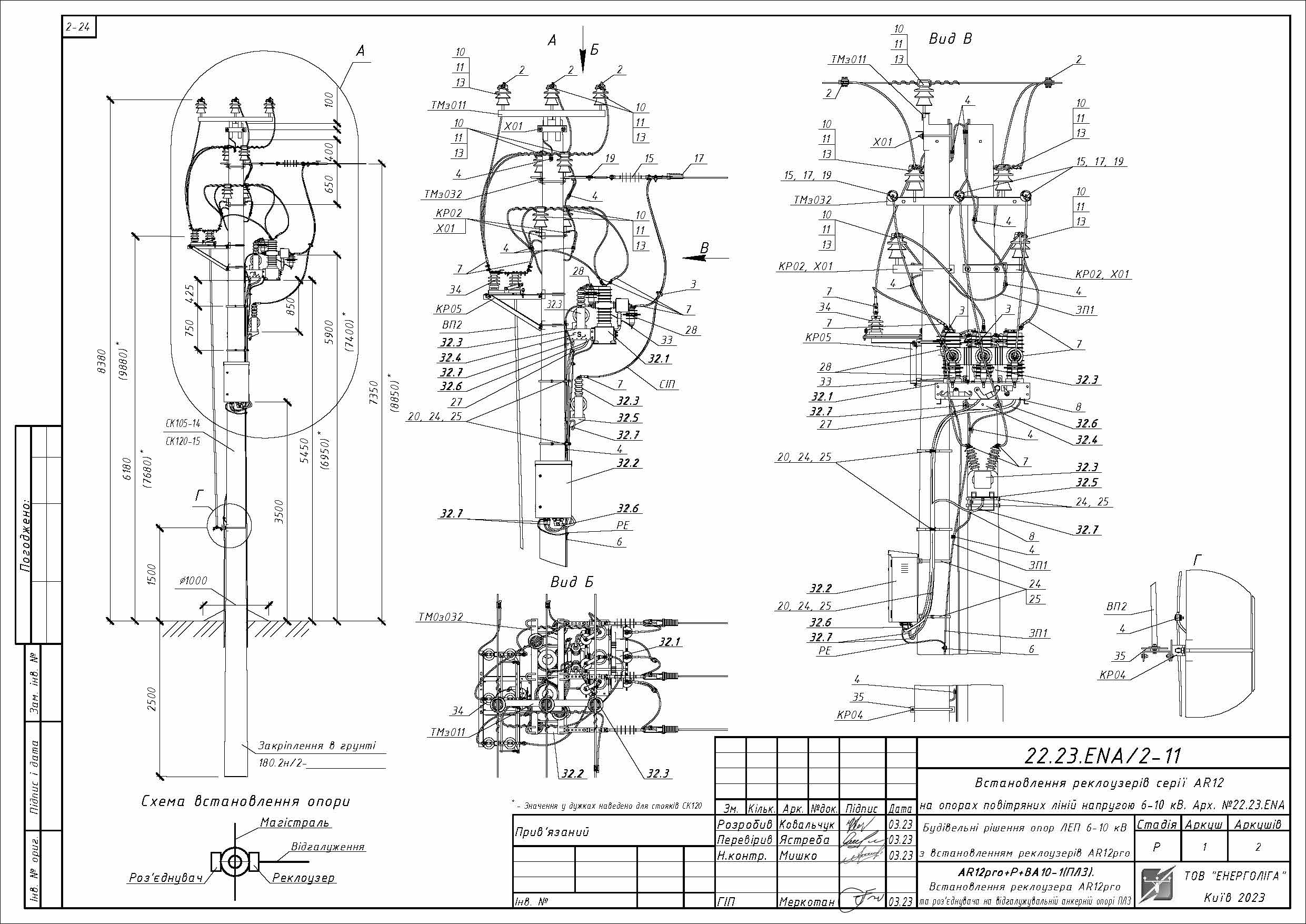

22.23.ENA/2-11
AR12pro+Р+ВА10-1(ПЛЗ). Встановлення реклоузера AR12pro та роз'єднувача на відгалужувальній анкерній опорі ПЛЗ

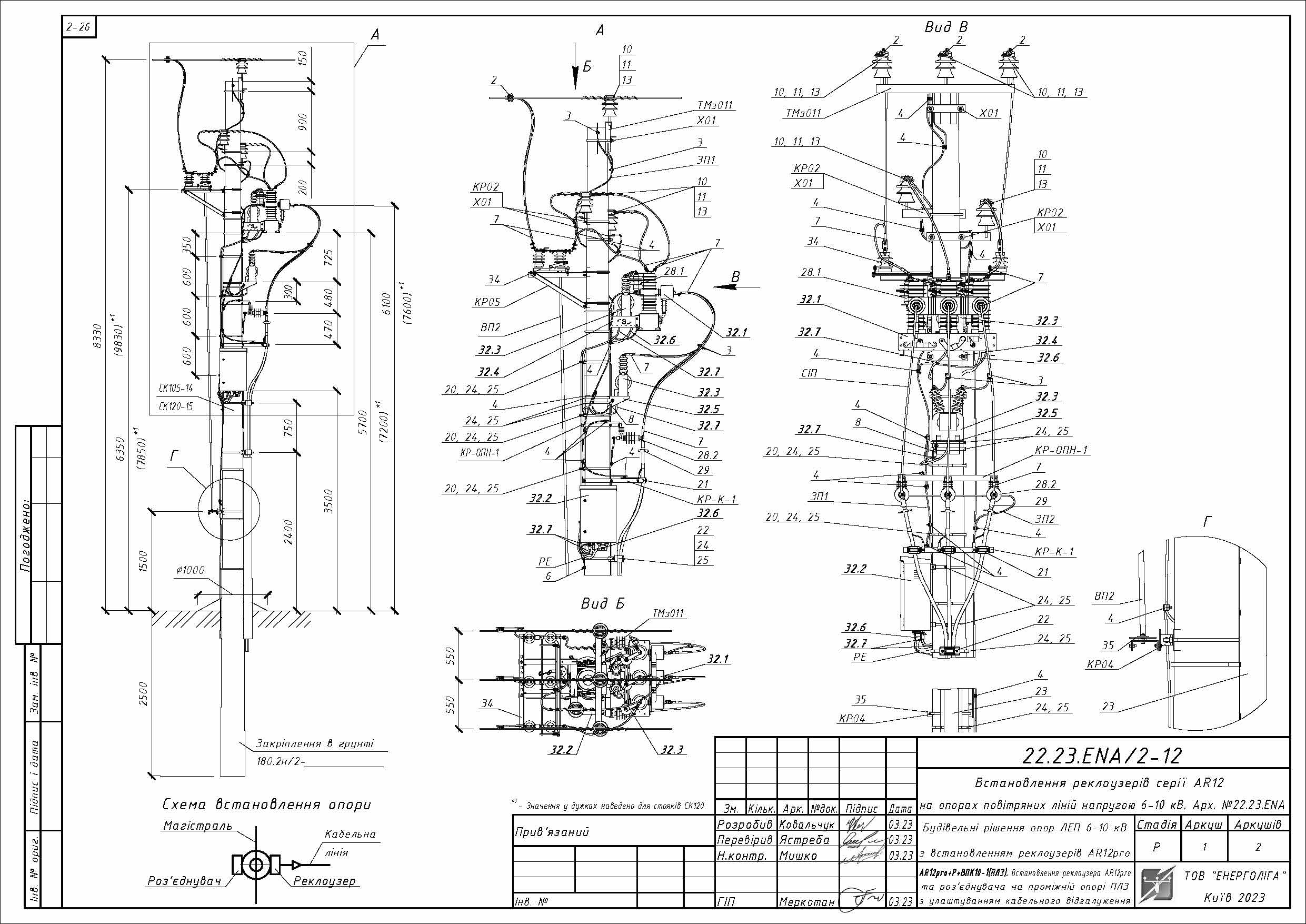

22.23.ENA/2-12
AR12pro+Р+ВПК10-1(ПЛЗ). Встановлення реклоузера AR12pro та роз'єднувача на проміжній опорі ПЛЗ з улаштуванням кабельного відгалуження

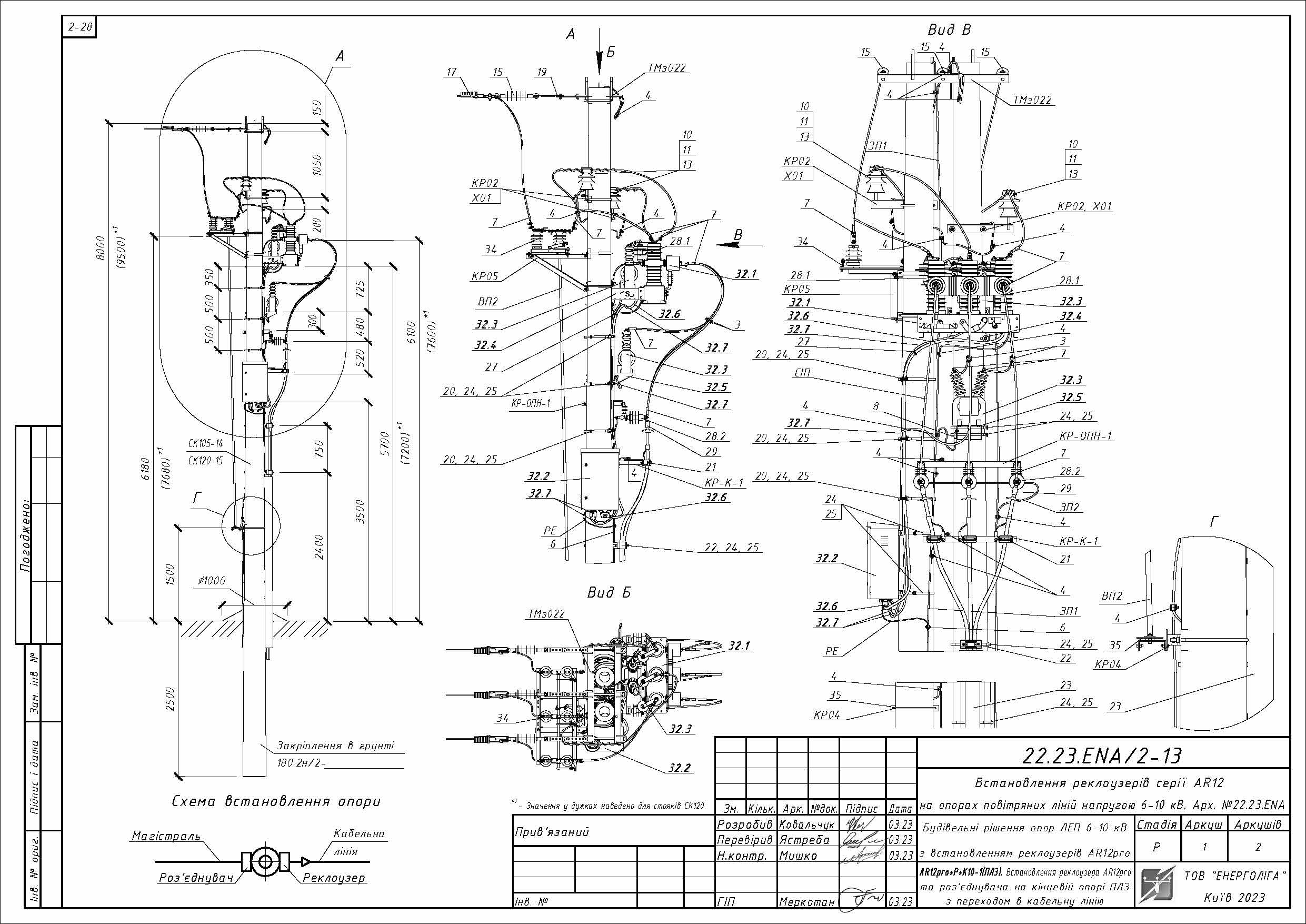

22.23.ENA/2-13
AR12pro+Р+К10-1(ПЛЗ). Встановлення реклоузера AR12pro та роз'єднувача на кінцевій опорі ПЛЗ з переходом в кабельну лінію
