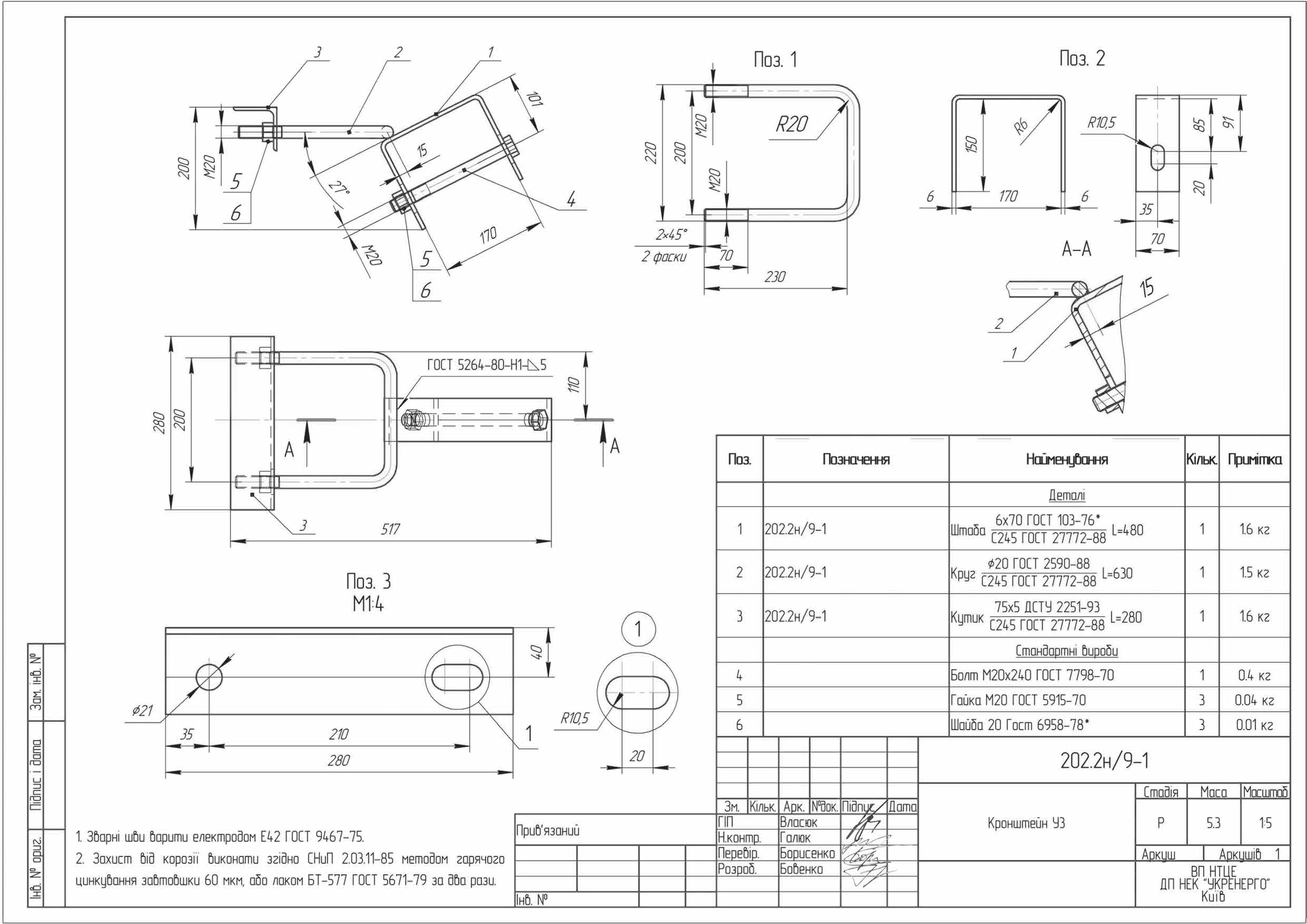

202.2н/9-1
Кронштейн УЗ
Категорія
Повітряні лінії 0,4 кВ
Тип документу
Конструкції металеві
Тип проєктного рішення
Проєкти повторного застосування
Номер типового проєкту
202.2н
Тип стійки
СВ
Конфігурація стійки
Опора з підкосом
Дата створення
2.2012
| Позначення | Найменування | Кількість, шт | Довжина, м |
Маса,
од.кг |
Примітка |
|---|---|---|---|---|---|
| Деталі | |||||
| Штаба 6х70 | Штаба 6х70 ГОСТ 103-76* С245 ГОСТ 27772-88 | 1 | 0.48 | 1.60 | |
| Круг 20 | Круг 20 ГОСТ 2590-88 С245 ГОСТ 27772-88 | 1 | 0.63 | 2.47 | |
| Кутик 75х5 | Кутик 75х5 ДСТУ 2251:2018 С245 ДСТУ 8539:2015 | 1 | 0.28 | 5.80 | |
| Стандартні вироби | |||||
| Болт М20х240 | Болт М20х240 ГОСТ 7798-70 | 1 | - | 0.66 | |
| Гайка М20 | Гайка М20 ГОСТ 5915-70 | 3 | - | 0.07 | |
| Шайба 20 | Шайба 20 ГОСТ 6958-78* | 3 | - | 0.08 | |
