1.16/6-14

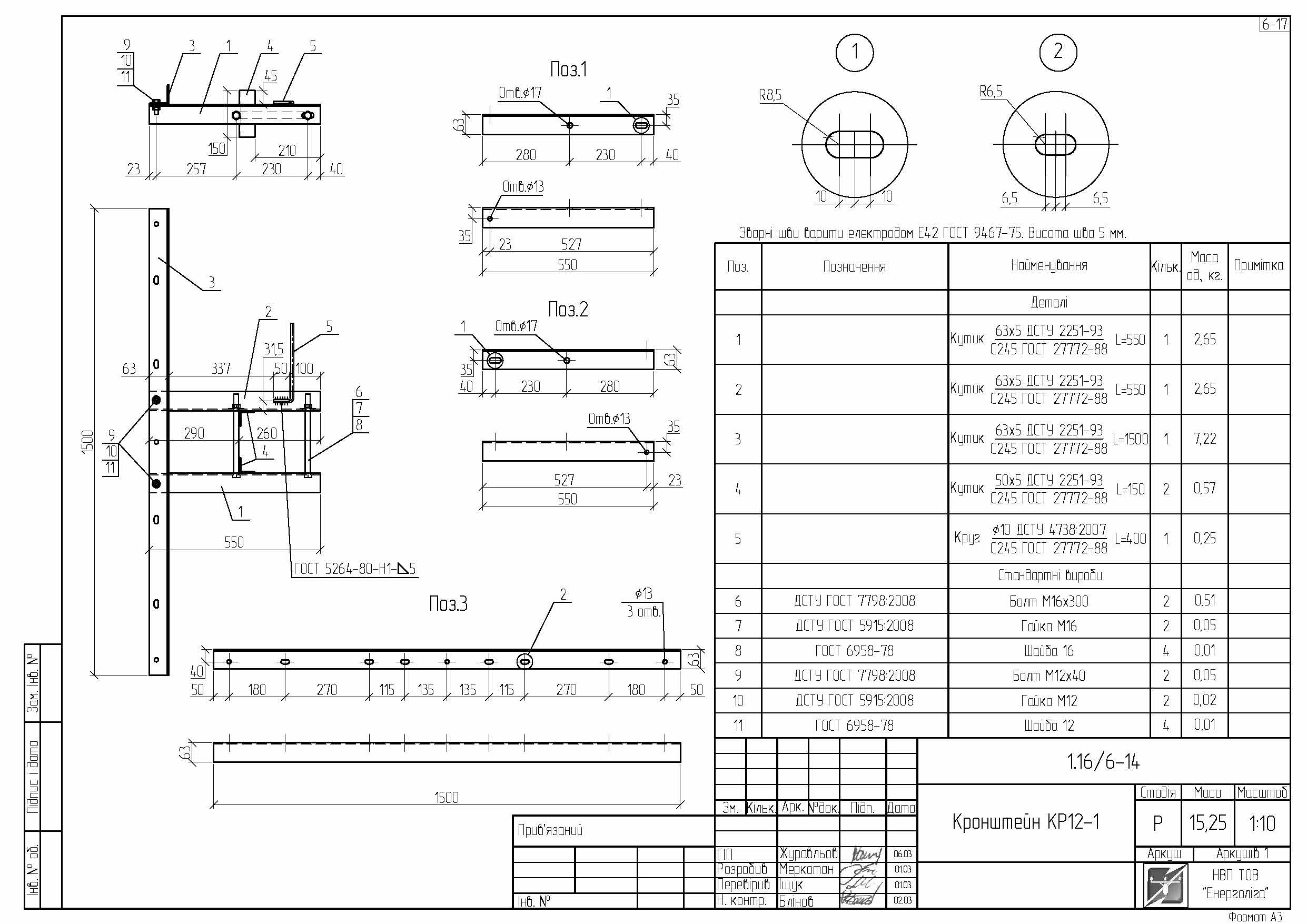

Кронштейн КР12-1
Категорія
Повітряні лінії 6-10 кВ
Тип документу
Конструкції металеві
Тип проєктного рішення
Проєкти повторного застосування
Номер типового проєкту
1.16
Дата створення
3.2018
| Позначення | Найменування | Кількість, шт | Довжина, м |
Маса,
од.кг |
Примітка |
|---|---|---|---|---|---|
| Стандартні вироби | |||||
| Шпилька М16х300 | Шпилька М16х300 ГОСТ 22041-76 | 2 | - | 0.45 | |
| Гайка М16 | Гайка М16 ГОСТ 5915-70 | 2 | - | 0.03 | |
| Шайба 16 | Шайба 16 ГОСТ 11371-78 | 4 | - | 0.01 | |
| Болт М12х40 | Болт М12х40 ГОСТ 7798-70 | 2 | - | 0.53 | |
| Гайка М12 | Гайка М12 ГОСТ 5915-70 | 2 | - | 0.02 | |
| Шайба 12 | Шайба 12 ГОСТ 11371-78 | 4 | - | 0.01 | |
| Деталі | |||||
| Кутик 63х5 | Кутик 63х5 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 1 | 0.55 | 4.81 | |
| Кутик 63х5 | Кутик 63х5 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 1 | 0.55 | 4.81 | |
| Кутик 63х5 | Кутик 63х5 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 1 | 1.5 | 4.81 | |
| Кутик 50х5 | Кутик 50х5 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 2 | 0.15 | 3.77 | |
| Круг 10 | Круг 10 ГОСТ 2590-88 С245 ГОСТ 27772-88 | 1 | 0.4 | 0.62 | |
