2.16/6-09

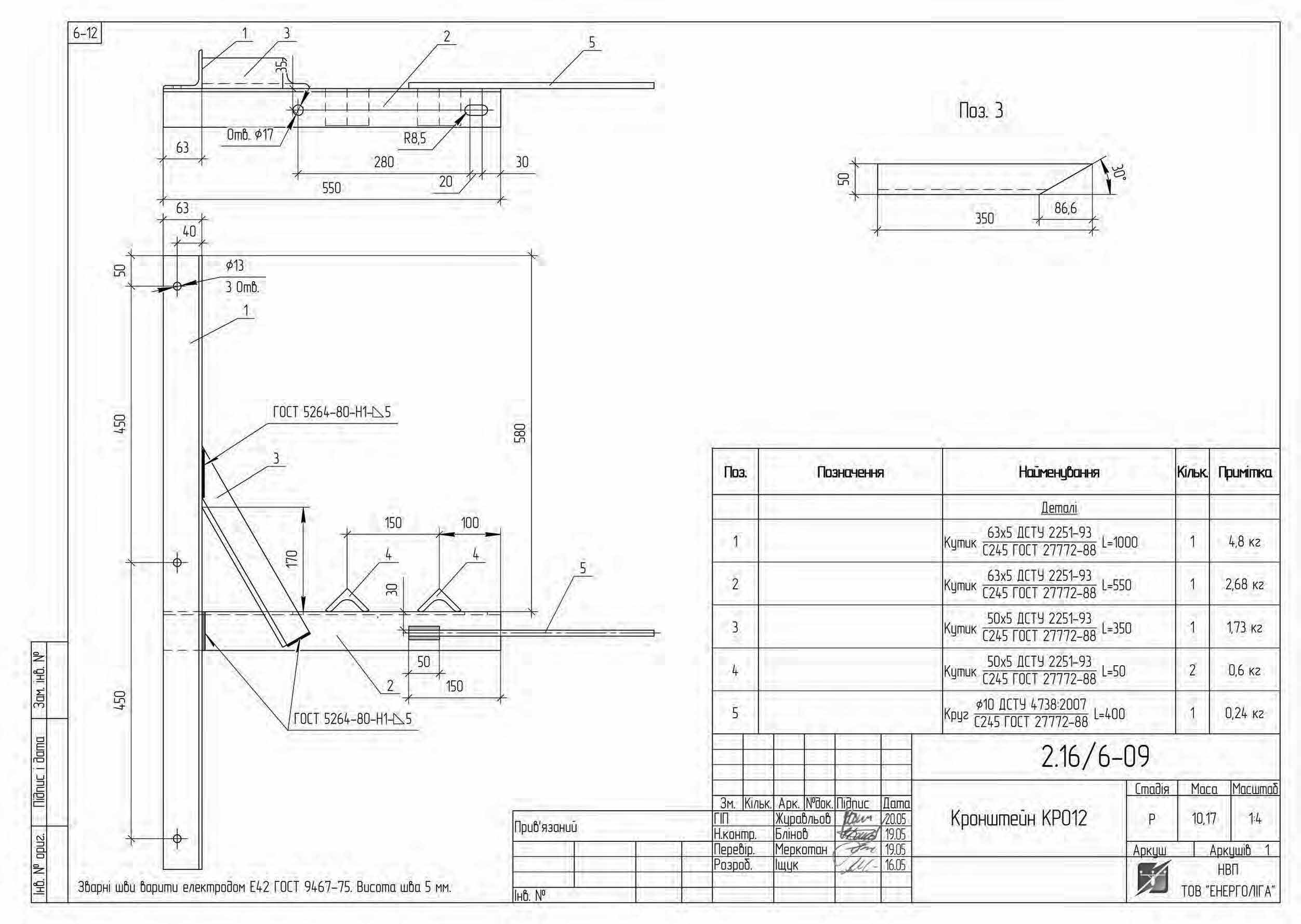

Кронштейн КР012
Категорія
Повітряні лінії 6-10 кВ
Тип документу
Конструкції металеві
Тип проєктного рішення
Проєкти повторного застосування
Номер типового проєкту
2.16
Дата створення
5.2016
| Позначення | Найменування | Кількість, шт | Довжина, м |
Маса,
од.кг |
Примітка |
|---|---|---|---|---|---|
| Деталі | |||||
| Кутик 63х5 | Кутик 63х5 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 1 | 1 | 4.81 | |
| Кутик 63х5 | Кутик 63х5 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 1 | 0.55 | 4.81 | |
| Кутик 50х5 | Кутик 50х5 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 1 | 0.35 | 3.77 | |
| Кутик 50х5 | Кутик 50х5 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 2 | 0.05 | 3.77 | |
| Круг 10 | Круг 10 ГОСТ 2590-88 С245 ГОСТ 27772-88 | 1 | 0.4 | 0.62 | |
