180.2н/5-8

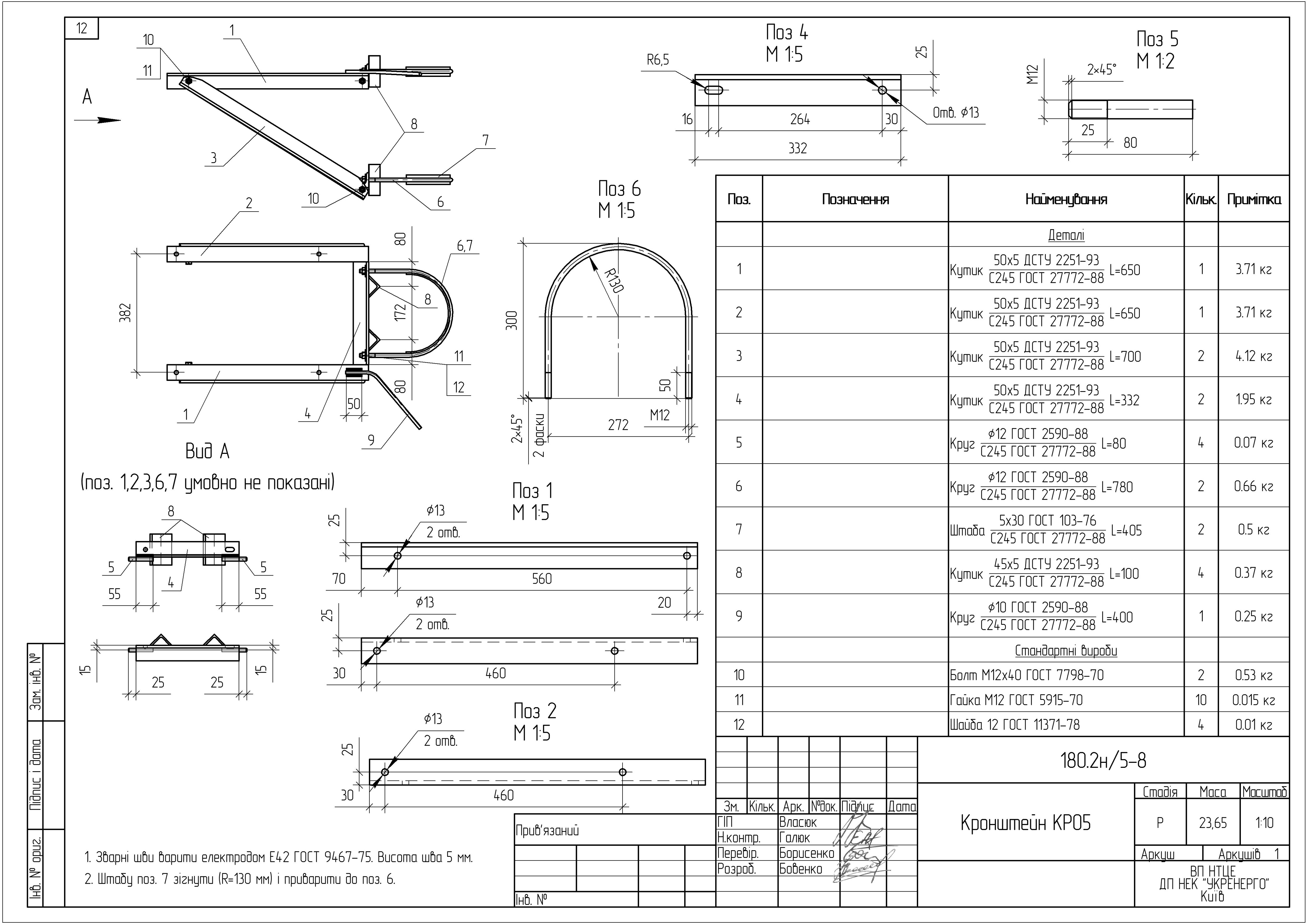

Кронштейн КР05
Категорія
Повітряні лінії 6-10 кВ
Тип документу
Конструкції металеві
Тип проєктного рішення
Проєкти повторного застосування
Номер типового проєкту
180.2н Зміна 1
Тип стійки
СК
Конфігурація стійки
Одностійкова опора
Дата створення
2.2019
| Позначення | Найменування | Кількість, шт | Довжина, м |
Маса,
од.кг |
Примітка |
|---|---|---|---|---|---|
| Стандартні вироби | |||||
| Болт М12х40 | Болт М12х40 ГОСТ 7798-70 | 2 | - | 0.53 | |
| Гайка М12 | Гайка М12 ГОСТ 5915-70 | 10 | - | 0.02 | |
| Шайба 12 | Шайба 12 ГОСТ 11371-78 | 4 | - | 0.01 | |
| Деталі | |||||
| Кутик 50х5 | Кутик 50х5 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 1 | 0.65 | 3.77 | |
| Кутик 50х5 | Кутик 50х5 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 1 | 0.65 | 3.77 | |
| Кутик 50х5 | Кутик 50х5 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 2 | 0.7 | 3.77 | |
| Кутик 50х5 | Кутик 50х5 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 2 | 0.332 | 3.77 | |
| Круг 12 | Круг 12 ГОСТ 2590-88 С245 ГОСТ 27772-88 | 4 | 0.08 | 0.89 | |
| Круг 12 | Круг 12 ГОСТ 2590-88 С245 ГОСТ 27772-88 | 2 | 0.78 | 0.89 | |
| Полоса 5х30 | Полоса 5х30 ГОСТ 103-76 С245 ГОСТ 27772-88 | 2 | 0.405 | 1.18 | |
| Кутик 45х5 | Кутик 45х5 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 4 | 0.1 | 3.37 | |
| Круг 10 | Круг 10 ГОСТ 2590-88 С245 ГОСТ 27772-88 | 1 | 0.4 | 0.62 | |
