180.2н/5-12

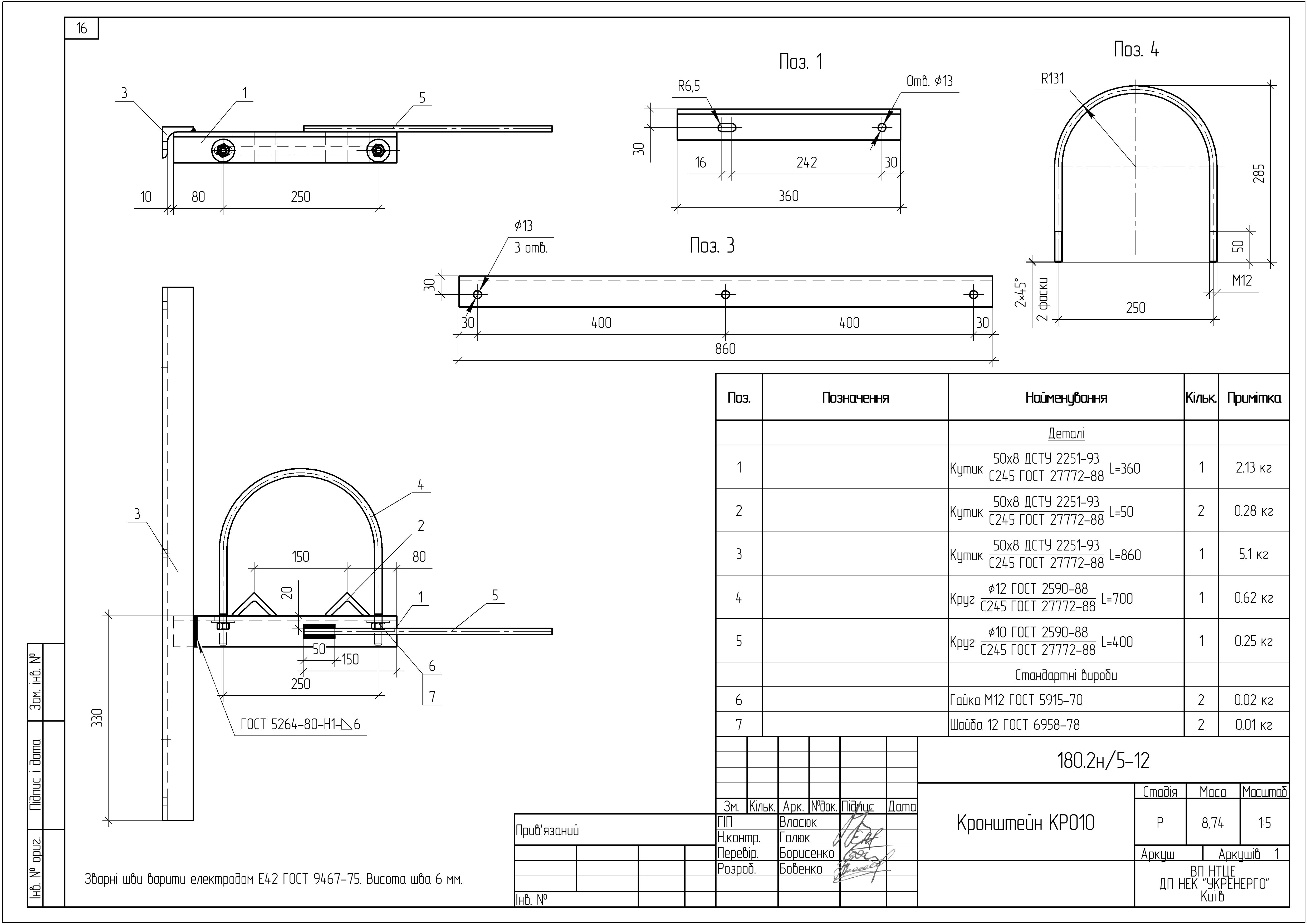

Кронштейн КР010
Категорія
Повітряні лінії 6-10 кВ
Тип документу
Конструкції металеві
Тип проєктного рішення
Проєкти повторного застосування
Номер типового проєкту
180.2н Зміна 1
Тип стійки
СК
Конфігурація стійки
Одностійкова опора
Дата створення
2.2019
| Позначення | Найменування | Кількість, шт | Довжина, м |
Маса,
од.кг |
Примітка |
|---|---|---|---|---|---|
| Стандартні вироби | |||||
| Гайка М12 | Гайка М12 ГОСТ 5915-70 | 2 | - | 0.02 | |
| Шайба 12 | Шайба 12 ГОСТ 11371-78 | 2 | - | 0.01 | |
| Деталі | |||||
| Кутик 50х6 | Кутик 50х6 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 1 | 0.36 | 4.47 | |
| Кутик 50х6 | Кутик 50х6 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 2 | 0.05 | 4.47 | |
| Кутик 50х6 | Кутик 50х6 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 1 | 0.86 | 4.47 | |
| Круг 12 | Круг 12 ГОСТ 2590-88 С245 ГОСТ 27772-88 | 1 | 0.7 | 0.89 | |
| Круг 10 | Круг 10 ГОСТ 2590-88 С245 ГОСТ 27772-88 | 1 | 0.4 | 0.62 | |
