1.14/3-34
-

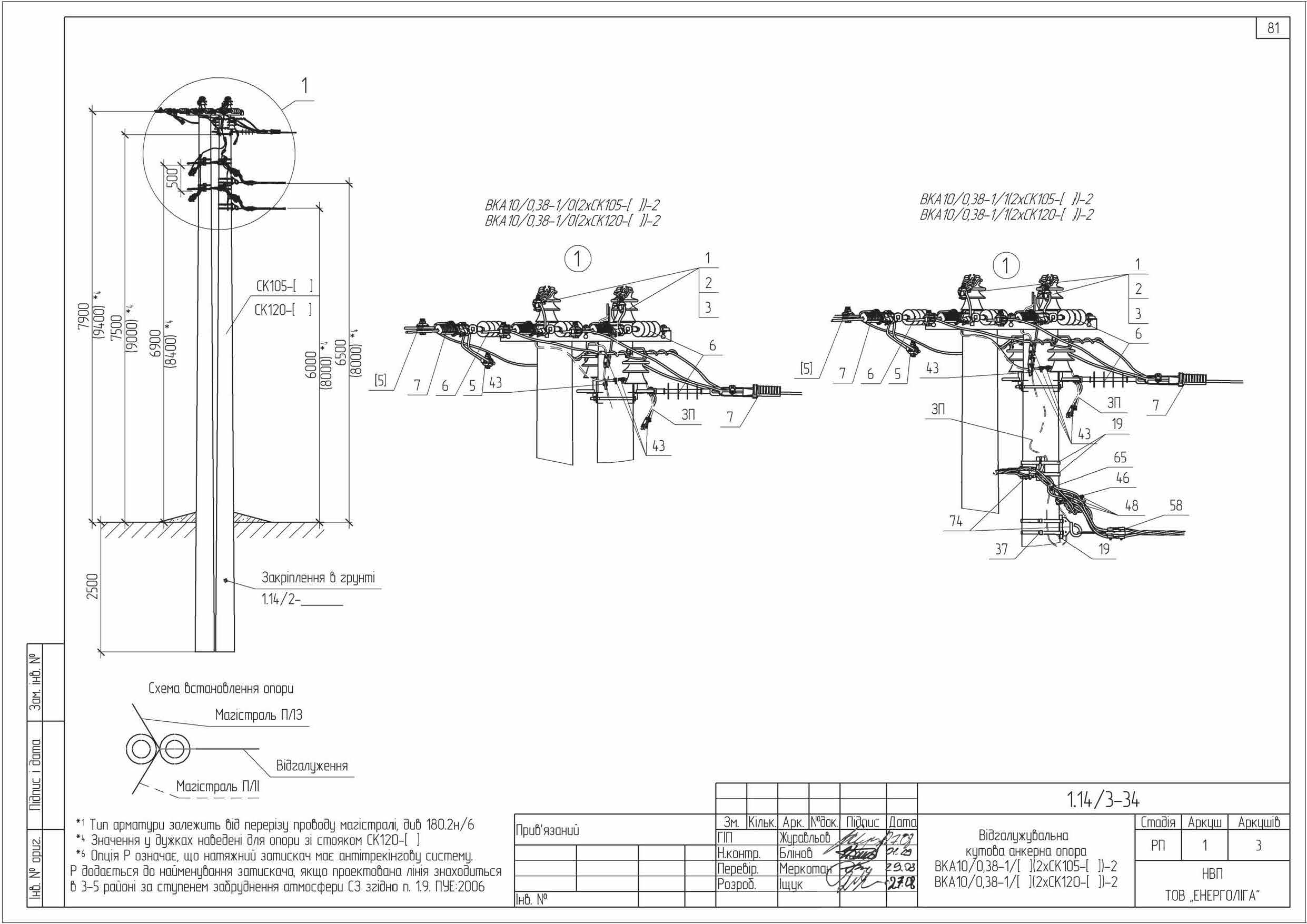

Відгалужувальна кутова анкерна опора ВКА10/0,38-1/[ ](2хСК105-[ ])-2 ВКА10/0,38-1/[ ](2хСК120-[ ])-2
Категорія
Повітряні лінії 6-10 кВ
Тип документу
Будівельні рішення
Тип проєктного рішення
Проєкти повторного застосування
Номер типового проєкту
1.14
Тип рішення
Відгалужувальна кутова анкерна опора
Тип стійки
СК
Конфігурація стійки
Двостійкова опора
Дата створення
8.2014
Завантажити DWG
Позначення Найменування Кількість, шт /
Довжина, м 		Маса,
од.кг 		Примітка
Залізобетонні елементи
ТУ.У.В2.6.0249543-35-95 Стояк СК105-8 8 шт 1580.00
ТУ.У.В2.6.0249543-35-95 Стояк СК120-10 2 шт 1800.00
Сталеві конструкції
CF 20 Скріпа 12 шт 0.01
GHSO 16 Гак для круглих опор 10 шт 0.71
IF 207 Бандажна стрічка 6 шт / 2 м 0.12
Лінійна арматура
ШФ20-Г1 Ізолятор 4 шт 3.80
ТУ 35-2036-90 Ковпачок К6 4 шт 0.03
PLCDT 2 R В'язка спіральна діелектрична 4 шт 0.18 50-70 мм2
PLCDT 3 R В'язка спіральна діелектрична 4 шт 0.19 95-120 мм2
TTDC 28401 FA Затискач проколюючий 3 шт 0.39 50-120 мм2
TTDC 28401 FA Затискач проколюючий 3 шт 0.39 50-120 мм2
PSI 15 CE Ізолятор натяжний 9 шт 1.34
PA 2850 P Затискач натяжний 9 шт 1.12 50-70 мм2
PA 28120 P Затискач натяжний 9 шт 1.25 95-120 мм2
PGA 101 Затискач плашковий 8 шт 0.06 6-70 мм2
TND 151 Затискач для повторних заземлень 4 шт 0.10 16-95 мм2
TND 241 Затискач для повторних заземлень 4 шт 0.12 50-150 мм2
TTD301neo Затискач проколюючий магістральний 16 шт 0.26
TTD401neo Затискач проколюючий магістральний 16 шт 0.38
GUKo 1 Затискач натяжний магістральний 10 шт 0.85 25-50 мм2
GUKo 2 Затискач натяжний магістральний 10 шт 1.23 70-120 мм2
CCD 9-62 Стяжний ремінець 8 шт 0.01
Матеріали
ГОСТ 839-80 Провід А16 8 шт / 0.5 м 0.04
ДСТУ 4738:2007 ISO 1461:2009 Ст. круг 10 В2 з цинковим покриттям 1 шт / 1.3 м 0.62
Конструкції металеві
180.2н/5-16 Траверса ТМз021 1 шт 19.11
180.2н/5-20 Траверса ТМз032 1 шт 21.68
