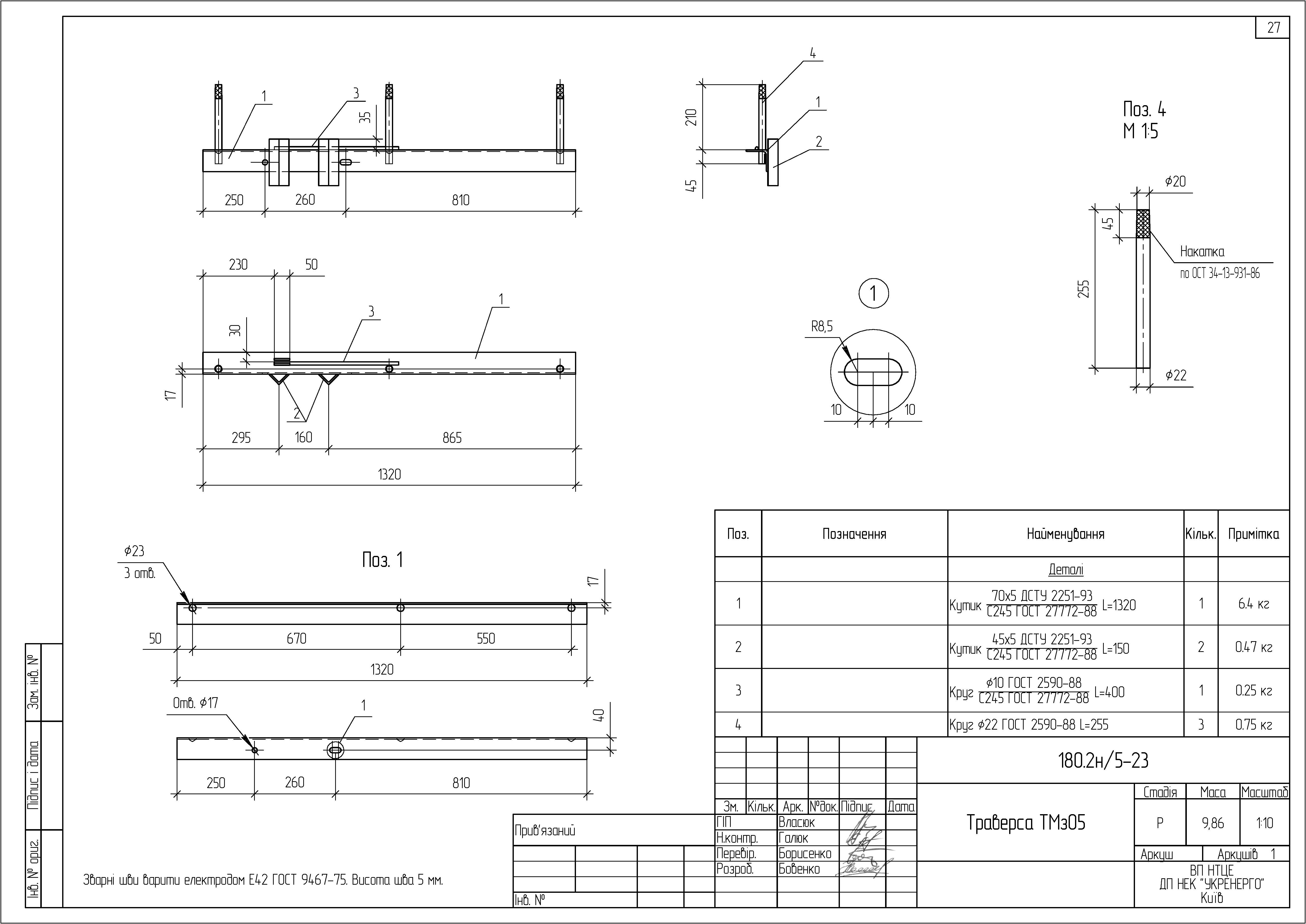

180.2н/5-23
Траверса ТМз05
Категорія
Повітряні лінії 6-10 кВ
Тип документу
Конструкції металеві
Тип проєктного рішення
Проєкти повторного застосування
Номер типового проєкту
180.2н Зміна 1
Тип стійки
СК
Конфігурація стійки
Одностійкова опора
Дата створення
2.2019
| Позначення | Найменування | Кількість, шт | Довжина, м |
Маса,
од.кг |
Примітка |
|---|---|---|---|---|---|
| Деталі | |||||
| Кутик 70х5 | Кутик 70х5 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 1 | 1.32 | 5.38 | |
| Кутик 45х5 | Кутик 45х5 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 2 | 0.15 | 3.37 | |
| Круг 10 | Круг 10 ГОСТ 2590-88 С245 ГОСТ 27772-88 | 1 | 0.4 | 0.62 | |
| Круг 22 | Круг 22 ГОСТ 2590-88 | 3 | 0.255 | 2.98 | |
