2.19/2-КМ6

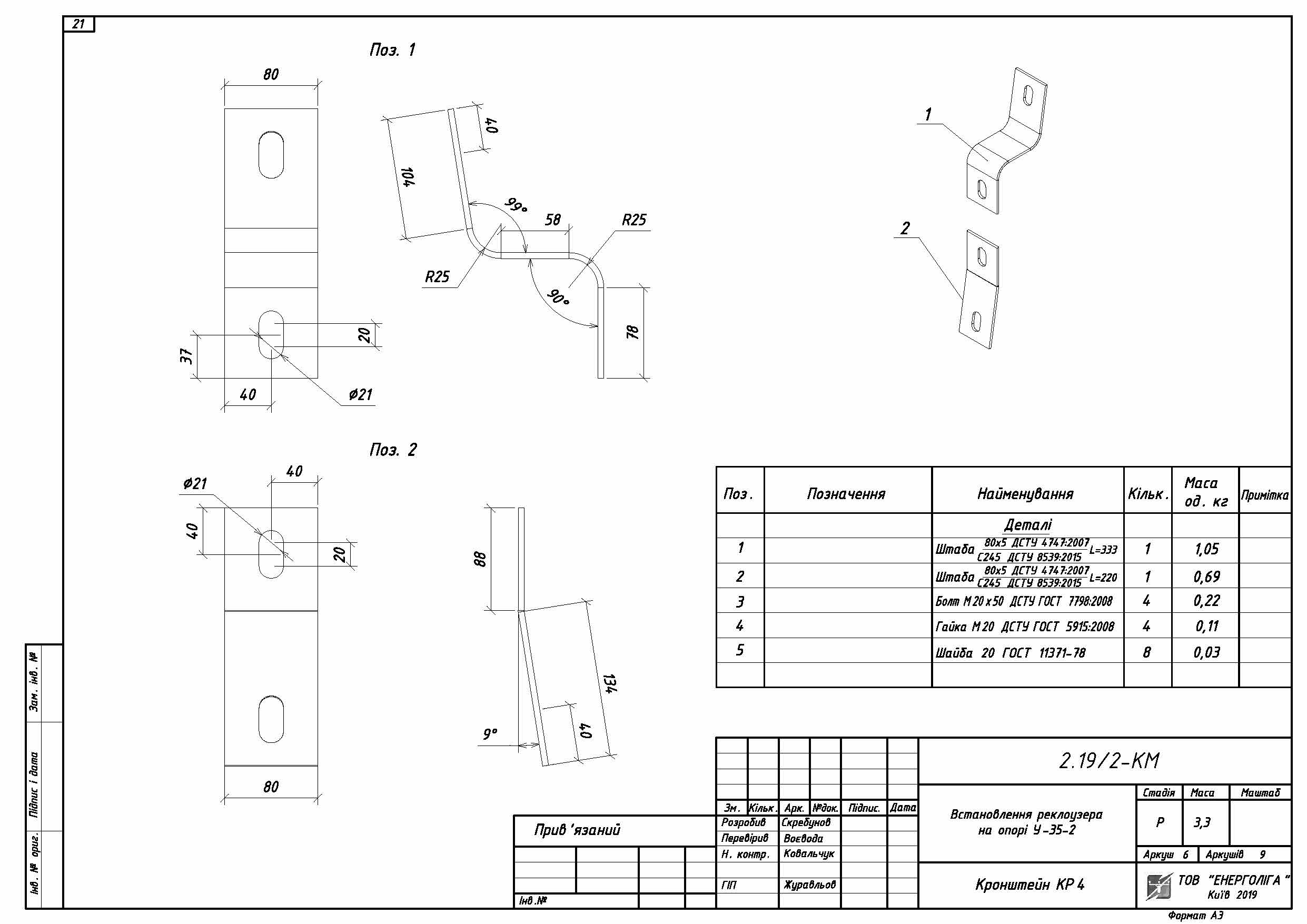

Кронштейн КР-4
Категорія
Повітряні лінії 35 кВ
Тип документу
Конструкції металеві
Тип проєктного рішення
Проєкти повторного застосування
Номер типового проєкту
2.19
Дата створення
11.2019
| Позначення | Найменування | Кількість, шт | Довжина, м |
Маса,
од.кг |
Примітка |
|---|---|---|---|---|---|
| Деталі | |||||
| Полоса 5х80 | Полоса 5х80 ДСТУ 4747:2007 | 1 | 0.333 | 3.14 | |
| Полоса 5х80 | Полоса 5х80 ДСТУ 4747:2007 | 1 | 0.22 | 3.14 | |
| Стандартні вироби | |||||
| Болт М20х50 | Болт М20х50 ДСТУ ГОСТ 7798:2008 | 4 | - | 0.22 | |
| Гайка М20 | Гайка М20 ГОСТ 5915-70 | 4 | - | 0.07 | |
| Шайба 20 | Шайба 20 ГОСТ 6958-78* | 8 | - | 0.08 | |
