180.2н/5-30

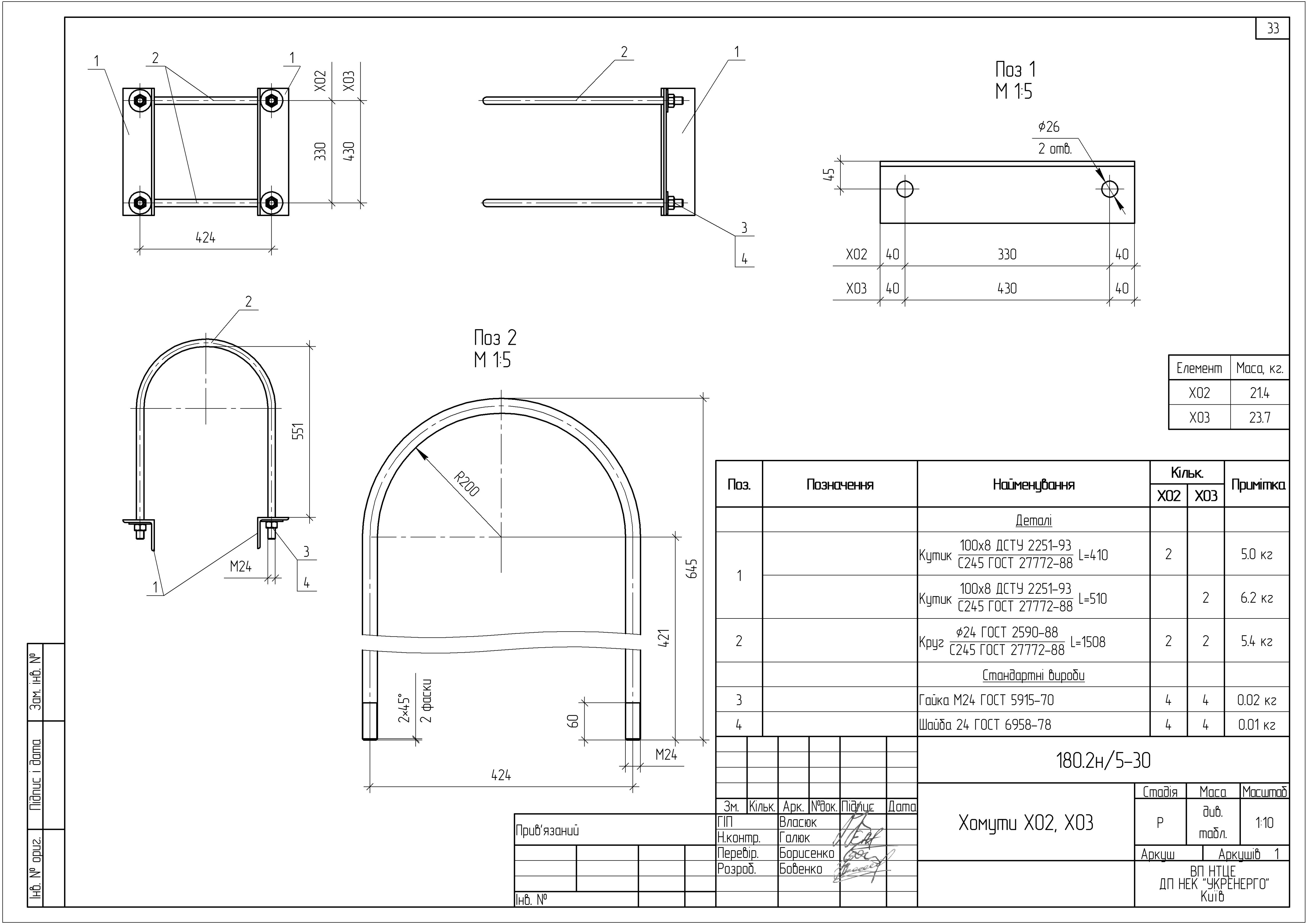

Хомут Х02, Х03
Категорія
Повітряні лінії 6-10 кВ
Тип документу
Конструкції металеві
Тип проєктного рішення
Проєкти повторного застосування
Номер типового проєкту
180.2н Зміна 1
Тип стійки
СК
Конфігурація стійки
Одностійкова опора
Дата створення
2.2019
| Позначення | Найменування | Кількість, шт | Довжина, м |
Маса,
од.кг |
Примітка |
|---|---|---|---|---|---|
| Стандартні вироби | |||||
| Гайка М24 | Гайка М24 ГОСТ 5915-70 | 4 | - | 0.04 | |
| Шайба 24 | Шайба 24 ГОСТ 6958-78 | 4 | - | 0.14 | |
| Деталі | |||||
| Кутик 100х8 | Кутик 100х8 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 2 | 0.41 | 12.25 | |
| Кутик 100х8 | Кутик 100х8 ДСТУ 2251-93 С245 ГОСТ 27772-88 | 2 | 0.51 | 12.25 | |
| Круг 24 | Круг 24 ГОСТ 2590-88 | 2 | 1.508 | 3.55 | |
